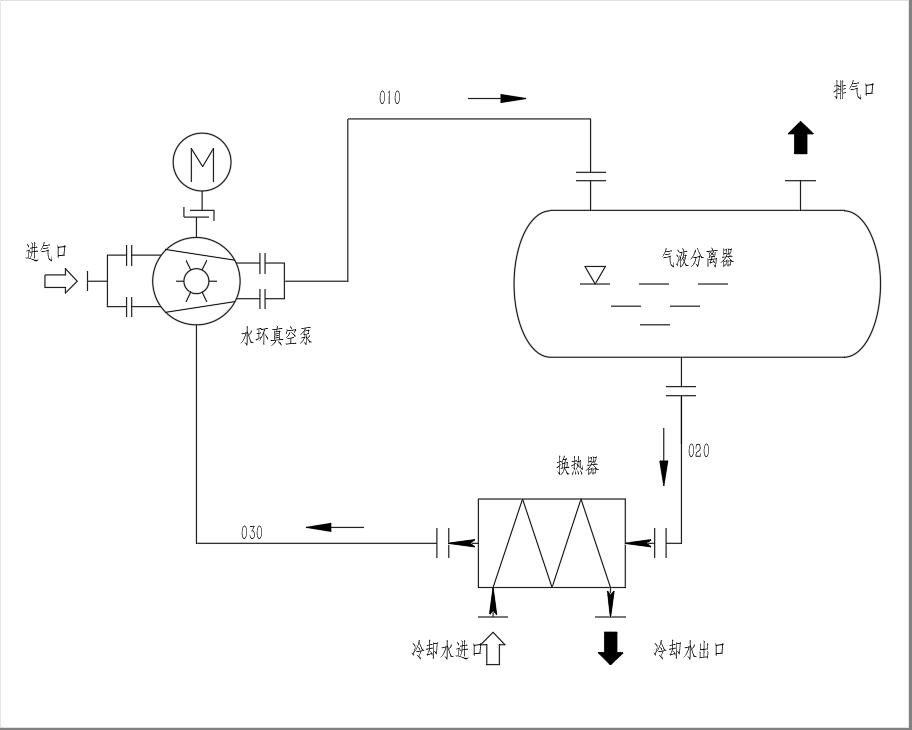

2BW闭式循环液环真空系统流程图:

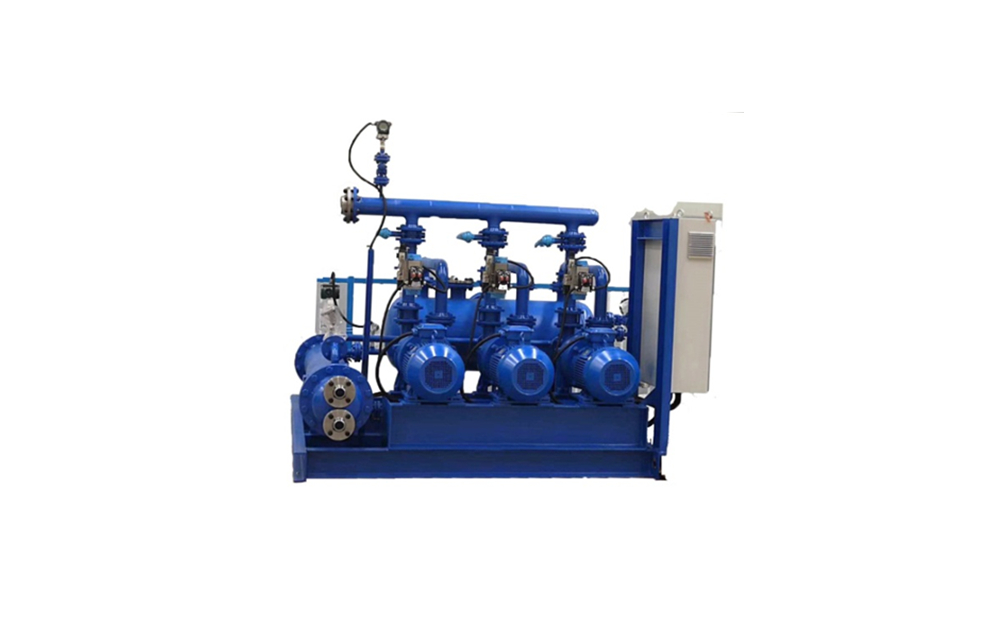

2BW系列液环真空泵闭式循环系统:
被抽气体从吸气口进入液环真空泵,经液环真空泵压缩后与部分工作液一起由010管线进入气液分离器,在气液分离器内气液两相得到分离,气体从排气口排出,工作液经020管线至换热器冷却后经由030管线被液环泵吸入进行循环使用。
液环泵在工作过程中会产生热量,主要热量包括:真空泵的无效功率,吸入气体温度较高带来的热量,吸入气体含有可凝性气体在压缩过程中释放出相变热。换热器的主要作用是通过冷却水冷却工作液,使工作液温度保持在合理的范围之内。
2BW闭式循环液环真空系统可根据实际情况选择安装以下附件:
◆止回阀:为防止真空泵停机时返流,一般需在泵的入口处安装真空止回阀或气动阀门等。
◆真空表或压力传感器:为便于观察泵吸气口的压力,可在泵吸气口安装真空表。如需根据吸入压力进行控制动作,应在泵吸气口安装压力传感器。
◆过滤器:如系统及管路中可能会有异物进入泵内,应在泵吸气口安装过滤器或滤网。
◆分离器液位计:可观察分离器内的液位,如需液位自动控制,则应安装带信号输出的液位计、自动溢流及自动补液装置。
◆分离器压力表:如分离器内可能会产生压力,应在分离器上安装压力表。
◆温度计:如需观察工作液入口温度,应在工作液管路中安装温度计。
◆工作液增压泵:如泵的工作液供应不足或工作管路阻力较大时可安装工作液增压泵。
◆汽蚀保护管路:如真空泵的吸入压力接近工作液的饱和蒸汽压,应在真空泵与分离器之间安装汽蚀保护管路。
◆排气冷凝器:如需对排气口可凝性气体进行冷凝和回收,可在气液分离器排气口安装冷凝器。
